軽量ながら高強度を実現するX断面形状コネクティングロッド採用“強化クランクシャフト”

◆適合車種
GROM(JC61-1000001～1299999)
GROM(JC61-1300001～/JC75-1000001～)
MSX125
MSX125SF
モンキー125(JB02-1000001～)

◆対象エンジン
SP武川製Sステージボアアップキット181cc装着車
SP武川製スーパーヘッド4V+Rボアアップキット181cc装着車

ノーマルシリンダー及びe-Stageボアアップキット143ccのシリンダーを使用する場合、コンロッドとシリンダースカートが干渉します。シリンダースカートを加工して回避して下さい。

■ 詳細
弊社製高出力ボアアップキット装着車にお薦めの“強化クランクシャフト”です。
X断面形状コネクティングロッドを採用することで、高強度と共に軽量化を実現します。
これにより、ノーマルクランクシャフトに比べ、大幅な強化仕様となり、高排気量S
ステージボアアップキット181cc装着車やスーパーヘッド4V+R装着車などのハイスペックエンジンに対応します。

■ X断面形状コンロッド採用
鍛造材を削り出し、X断面形状を採用。軽量化と共に充分な強度を確保し、座屈応力の拡散とネジれ剛性が大幅に向上します。
表面はショット仕上げ

■ 製品構成

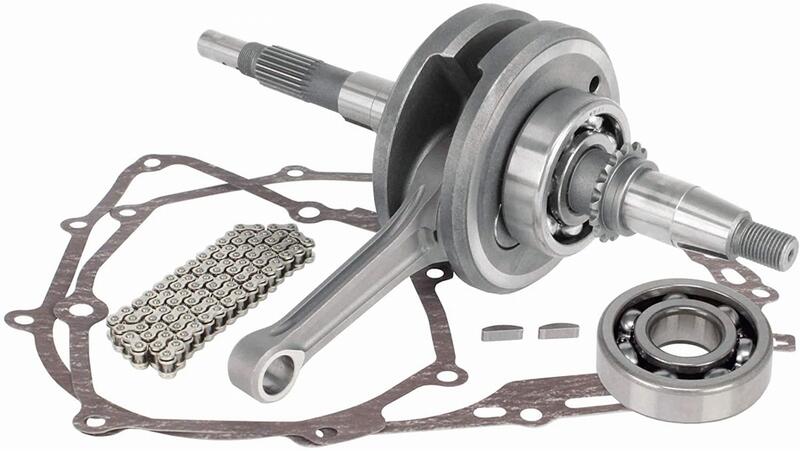

強化クランクシャフトキット(57.9mmノーマルストローク仕様)
クランクシャフト、ウッドラフキー×2個、ボールベアリング、L.クランクケースカバーガスケット、R.クランクケースガスケット、ダイハードαカムチェーン 88L

■ オプショナルパーツ
クランクシャフトサポートアダプター(特許出願中構造)
クランクシャフトジャーナル部を3点支持から4点支持に変更し、高回転域に起こるクランクシャフトの振れを抑え、クランクシャフトの耐久性を更に高めます。

※車両、車両フレームNO.により、対象製品番号が異なります。
■GROM(JC61-1000001～1299999)・MSX125用 品番:01-10-0134
■GROM(JC61-1300001～ / JC75-1000001～)・MSX125SF・モンキー125(JB02-1000001～)用 品番:01-10-0138

■ 注意事項
本製品の対象は車両がGROM・MSX125・MSX125SF・モンキー125(JB02)で、対象エンジン仕様がSP武川製Sステージボアアップキット181cc、及びスーパーヘッド4V+Rボアアップキット181cc装着車になります。
ノーマルシリンダー及びe-Stageボアアップキット143ccのシリンダーを使用する場合、コンロッドとシリンダースカートが干渉します。シリンダースカートを加工して回避して下さい。
エンジン仕様をご確認の上、ご購入下さい。

クランクシャフト組付け時、純正部品に劣化や破損が確認された場合は、必ず新品部品へ交換して下さい。
